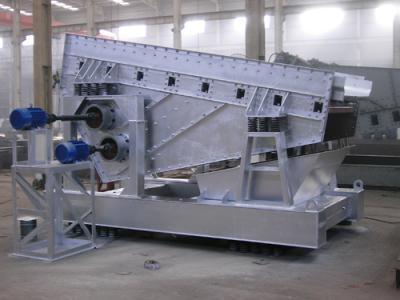

热矿振动筛

产品简介:

　　热矿振动筛主要用于冶金行业温度在600-800oC的中、小粒级烧结矿的分级，并完成向冷却设备的均匀布料作业。

应用范围：

现在咨询获取报价

13663038908

相关产品
样板工程
在线留言

热矿振动筛主要用于冶金行业温度在600-800oC的中、小粒级烧结矿的分级，并完成向冷却设备的均匀布料作业。
　　该系列热矿振动筛根据工作场地的状况，电机可安装在左侧或右侧；根据电机或激振器的安装位置不同，热矿振动筛可分为上振或下振式。我公司根据用户要求，可设计制造各种规格的热矿振动筛。

工作原理与结构特点
　　热矿振动筛均为座式安装。采用双轴激振器，电机不参振，由两台电机外拖作反向自同步旋转，使筛体沿直线方向作周期性往复运动，从而达到筛分目的。
　　该系列热矿筛的横梁及筛箱侧板采用耐热板或不锈钢板制造，并采用环槽铆钉铆接，不但紧固性较好，而且大大减少了因焊接产生的内应力。
　　该系列热矿筛的筛板采用耐高温的耐磨材料制成，具有抗热性好、不变形、寿命长的特点，筛板安装方便、拆卸简单易行。
该系列热矿筛采用二次隔振装置，可大大减少设备工作时对基础的冲击，从而降低基础造价。

技术参数

型号		给料粒度(mm)			处理量(t/h)				振次(r/min)			双振幅(mm)				电动机型号			功率(Kw)
SZR-1545		≤80			120				740			7-9				Y160L-8			2×7.5
SZR-2060					350							9				Y200L-8			2×15
SZR-2575					450							7-9				Y255M-8			2×22
SZR-3175					600							9				Y255M-8			2×22
SZR-1850					150							7-9				Y180L-8			2×11

尺寸型号
型号	L		L1	L2		L3	L4	L5		L6	L7		n1	n2	B		B1	B2		B3	B4	H	H1	H2
SZR 2060	6678		4303	1200		469	1200	1200		500	500		2	2	2000		2200	2672		1730	5760	3760	1476	2145
SZR 2575	8020		5578	1085		1050	1160	1340		300	550		3	2	2500		2760	3164		3352	6054	1500	2200	3850
SZR 3175	8139		5579	1350		875	1200	900		300	325		3	2	3140		3292	3764		3572	6654	3796	1400	2202
